Заправка картриджей современных принтеров



Порядок разборки и заправки ТК


1. Снимают светозащитную заслонку СБ. Для этого:

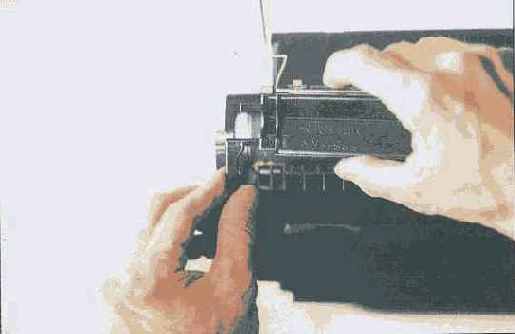

  • до упора открывают заслонку тем же движением, которым она открывается при установке картриджа в принтер (фото 21);
  • снимают металлическую ось заслонки с одной стороны корпуса ТК, слегка разгибая и вытягивая ее из корпуса;
  • плоской отверткой отжимают пластмассовый фиксатор с другой стороны корпуса ТК, освобождают пружину и снимают заслонку СБ.

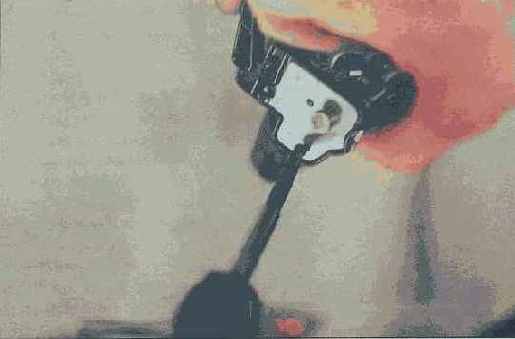

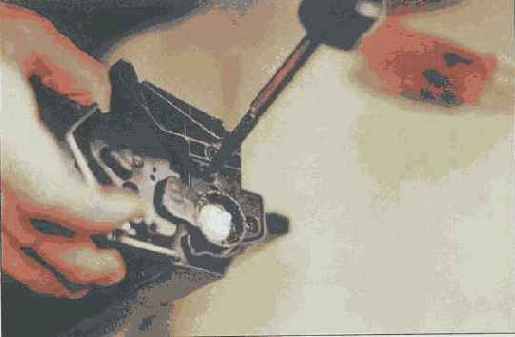

2. Крестовой отверткой отворачивают шурупы, фиксирующие пластмассовую и металлическую крышки боковых сторон ТК соответственно (фото 22, 23) и снимают их.

3. Плоской отверткой поддевают СБ со стороны шестерни и снимают его с ТК. Это предотвратит повреждение светочувствительного слоя при дальнейших действиях и откроет доступ внутрь корпуса ТК.

Внимание! Ни при каких условиях нельзя касаться руками рабочей поверхности валов и СБ. Нарушение этого требования может привести к получению светлых пятен и полос на распечатываемых документах.

4. Фланелевой салфеткой аккуратно протирают СБ от остатков тонера и убирают его в затемненное место.

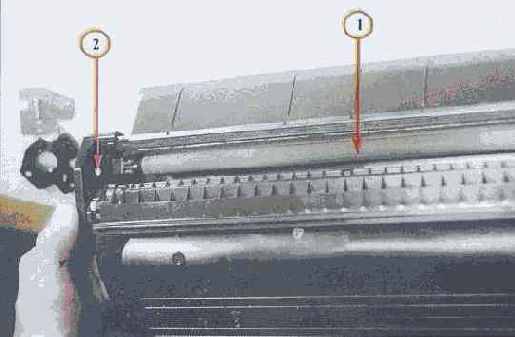

5. Снимают резиновый вал PCR (см. фото 24.1) с подпружиненных опор и очищают его кисточкой от бумажной пыли и тонера.

6. Картридж устанавливают в положение “СБ вверху”, снимают металлические оси шарнира ТК. Для этого выталкивают оси с помощью тонких плоскогубцев или бокорезов изнутри ТК (они расположены рядом с опорой вала заряда, фото 24.2), а после вытаскивают их плоскогубцами снаружи ТК.

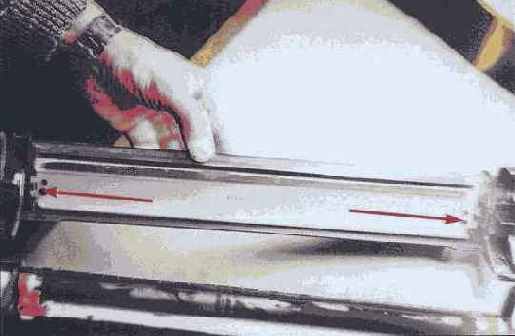

7. Отделяют две части ТК друг от друга (см. фото 25).

8. На приемном бункере отворачивают крестовой отверткой шурупы на фото 25 показаны стрелками, фиксирующие ракельный нож, снимают его с бункера и удаляют отработанный тонер из бункера. Для этого разнообразными движениями и аккуратными постукиваниями вытряхивают отработанный тонер на приготовленный ранее лист бумаги, плотно сворачивают лист с тонером и выбрасывают. Ракельный нож очищают кисточкой от тонера и устанавливают на бункер.

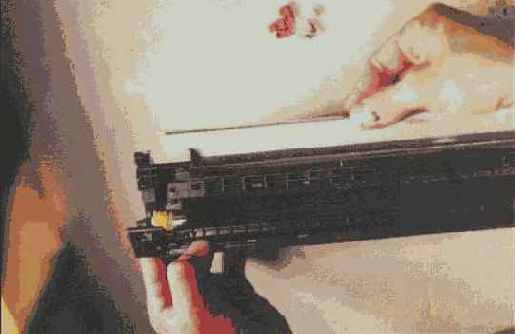

9. Крестовой отверткой отворачивают шурупы, фиксирующие скребок магнитного барабана, и снимают пластмассовые фиксаторы и скребок с бункера (фото 26).

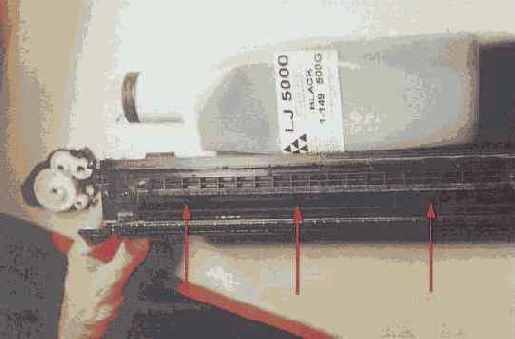

10. С помощью воронки аккуратно засыпают тонер в бункер через отверстие на фото 27 показаны стрелками, расположенное под магнитным барабаном. Во время заправки медленно перемещают воронку вдоль бункера для равномерного заполнения его тонером.

11. Собирают ТК в обратном порядке, убирая тонер всюду, где он есть (кроме магнитного барабана — на нем порошок есть постоянно):

  • устанавливают магнитный барабан со скребком;


  • восстанавливают соединение в шарнире;


  • устанавливают вал PCR на подпружиненные опоры;


  • устанавливают СБ;


  • устанавливают боковые крышки ТК;


  • устанавливают светозащитную заслонку.


ТК можно заправлять несколько раз (как правило, не менее 5-и), каждый раз контролируя целостность селенового покрытия СБ. Если на нем появляются дефекты, приводящие к значительному ухудшению качества печатаемых документов, дальнейшая эксплуатация такого ТК нежелательна. Исправные элементы этого картриджа можно использовать для замены вышедших из строя элементов других ТК.

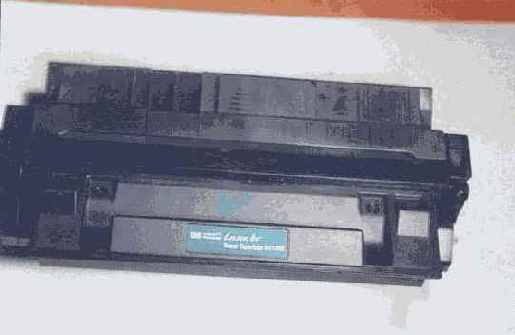

Фото 20

Фото 21

Фото 22

Фото 23

Фото 24

Фото 25

Фото 26

Фото 27

Тонер-картридж типа Е-16

Указанный тип тонер-картриджа используется в портативных копировальных аппаратах фирмы CANON 200-й и 300-й серий. Для заправки и восстановления ТК нужно иметь следующие приспособления и материалы:

  • воронку с внутренним диаметром узкой горловины около 1,5 см;


  • 4 тонкие, одну широкую плоские отвертки и одну тонкую крестовую отвертку;


  • тонкие плоскогубцы;


  • мягкую кисточку (шириной 1...2 см);


  • пылесос с пластмассовой насадкой, имеющей небольшое отверстие раструба;


  • мягкий тканый материал (батист, байка).


На рабочее место, где будет заправляться картридж, следует постелить бумагу и иметь ее в запасе для последующей смены.
