Порядок заправки ТК


Устанавливают картридж на рабочее место, маркировкой к себе, как показано на фото 10.

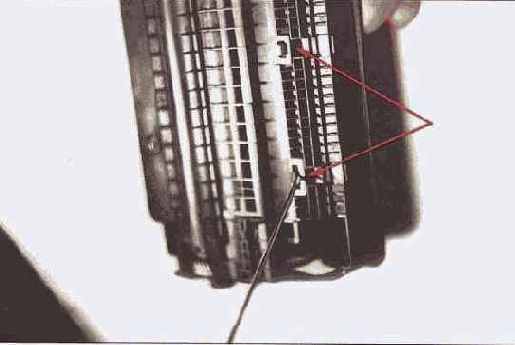

Слева и справа картриджа вырезают скальпелем вокруг металлических вставок канавки, затем тонкими бокорезами зацепляют края вставок и, слегка вращая, вынимают вставки (фото 11).

Затем, удерживая руками переднюю и заднюю половину картриджа, разъединяют их.

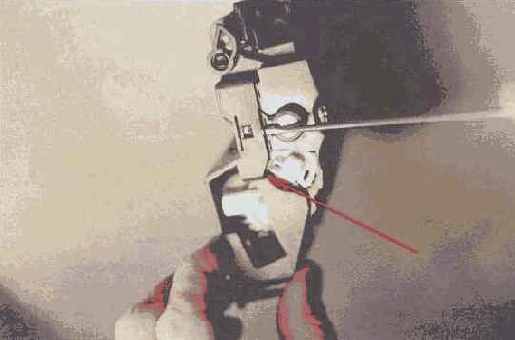

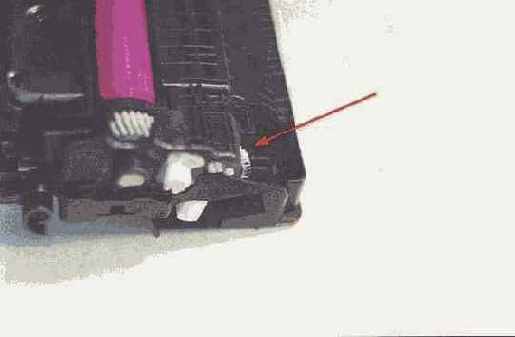

Переднюю половину (с ручкой) откладывают в сторону. На задней половине с одной из сторон отворачивают крестовой отверткой шуруп, как показано на фото 12. Осторожно снимают пластмассовую крышку, тем самым открывая доступ к пробке бункера — накопителя тонера (фото 13).

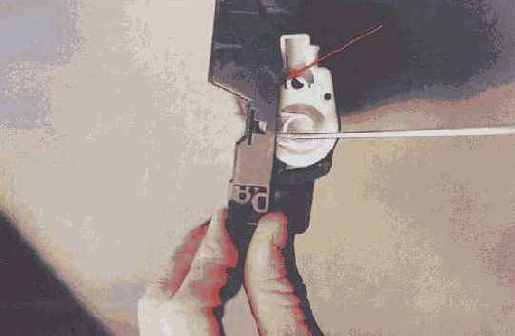

Ставят заднюю половину картриджа вертикально, пробкой вверх. Плоскогубцами открывают пробку бункера (фото 14).

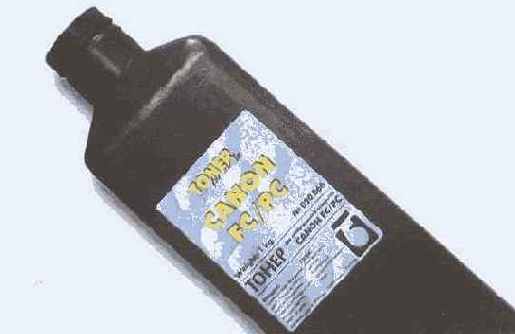

Взяв баночку с новым тонером, энергичными движениями вверх-вниз встряхивают ее 15—20 раз.

Устанавливают половину картриджа засыпной горловиной вверх, открывают баночку с тонером и через воронку небольшими порциями засыпают тонер в бункер картриджа. Следует отметить, что порошок тонера имеет большую текучесть, поэтому заправлять тонер надо очень осторожно и маленькими порциями.

Если есть специальная насадка в виде воронки, накручивающаяся на горлышко баночки с тонером, то в этом случае особые предосторожности при заправке тонера можно не соблюдать.

Закрывают засыпную горловину бункера пластмассовой пробкой. Очищают просыпавшийся тонер. Надевают снятую боковую крышку обратно и фиксируют ее шурупом.

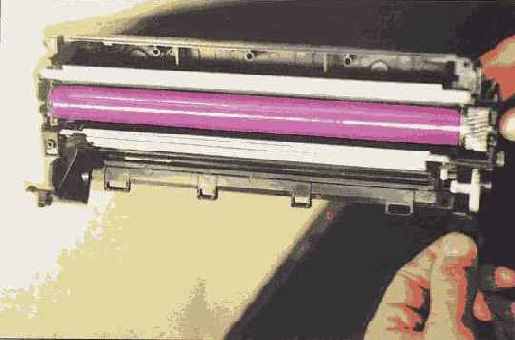

Откладывают в сторону заднюю половину ТК. Берут переднюю половину картриджа и, вручную проворачивают СБ светло-зеленого цвета за шестерню. Батистом с нанесенным на него небольшим количеством тонера очищают барабан от спекшегося тонера.

Затем переворачивают половину картриджа и кладут ее перед собой магнитным барабаном. Соединяют половины ТК и фиксируют их металлическими вставками. Заправка окончена.

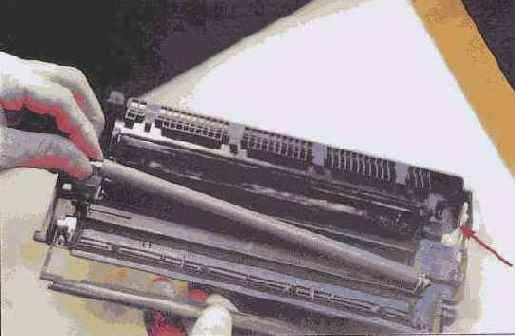

Картридж можно заправить и без разборки. Для этого на середине корпуса бункера с тонером (как показано стрелкой на фото 15) сверлят отверстие диаметром 8...10 мм и через него производят заправку. После заправки тонером просверленное отверстие на корпусе ТК заклеивают скотчем.
