Заправка картриджей современных принтеров


Последовательность операций при заправке картриджей

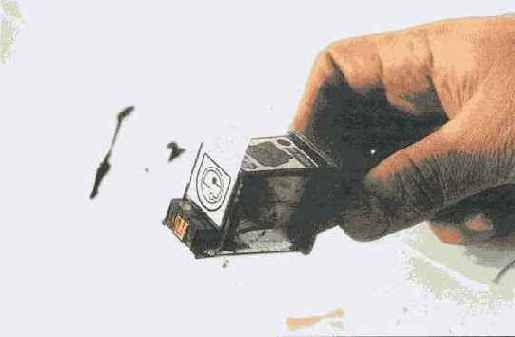

Заклеивают липкой лентой или скотчем выходное отверстие спиралевидного канала (фото 41).

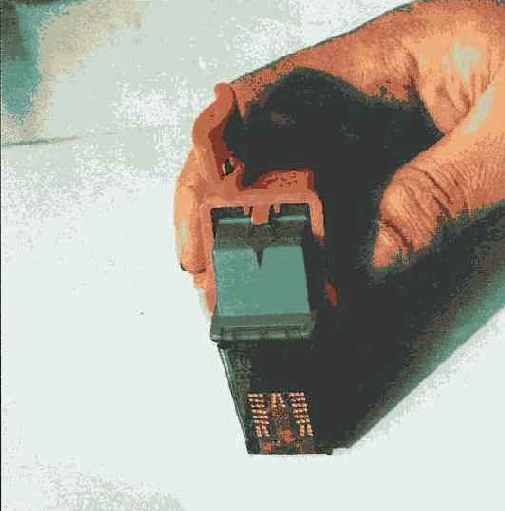

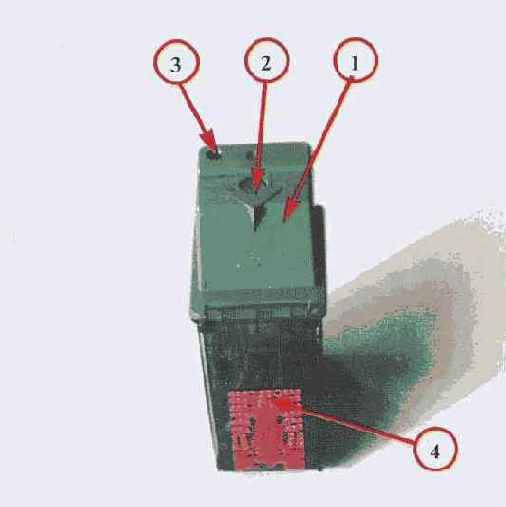

Устанавливают СК маркировкой к себе (фото 42), находят место заправочного отверстия (в углу крышки картриджа) и острым предметом проталкивают внутрь картриджа пластмассовый шарик, закрывающий отверстие. В картриджах новой конструкции, начиная с 1997 года, заправочного отверстия нет. В этом случае специальным приспособлением или дрелью сверлят в нижнем правом углу крышки заправочное отверстие диаметром 4...5 мм (фото 39.3).

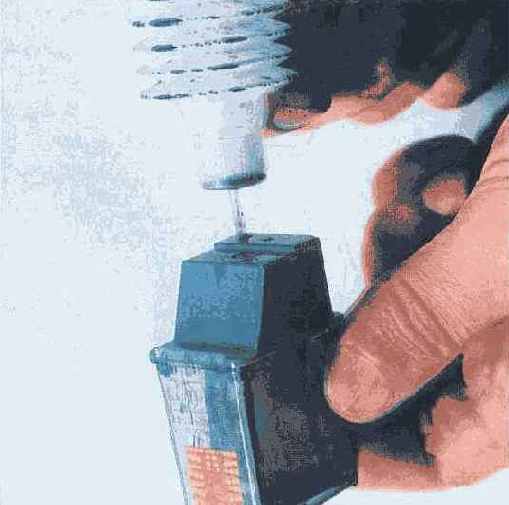

Набирают в шприц чернила, иголку шприца опускают в заправочное отверстие картриджа на 10... 15 мм (не глубже!) и заливают 5 мл чернил (фото 43).

Плотно закрывают резиновой пробкой или скотчем заправочное отверстие, чтобы внутрь не поступал воздух.

Несколько раз переворачивают картридж.

Снимают липкую ленту или скотч с отверстия спиралевидного выходного канала.

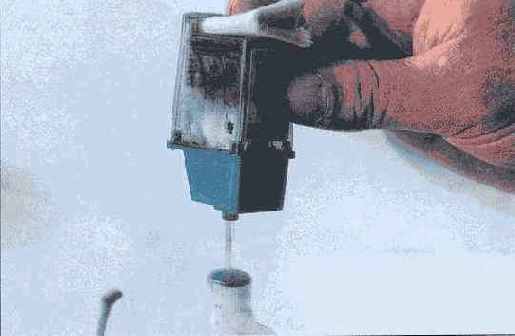

Надевают на иголку пустого шприца (флакона-гармошки) резиновую трубку, прикладывают к отверстию спиралевидного канала салфетку, сложенную вчетверо, и через прокачное отверстие накачивают воздух в воздушные мешки снизу вверх (фото 44). Через отверстие спиралевидного канала будет выходить воздух, вытесняя лишние чернила. Чернила промокают салфеткой.

Прокачку производят до тех пор, пока не будет явственно видна свободная от чернил структура спиралевидного канала.

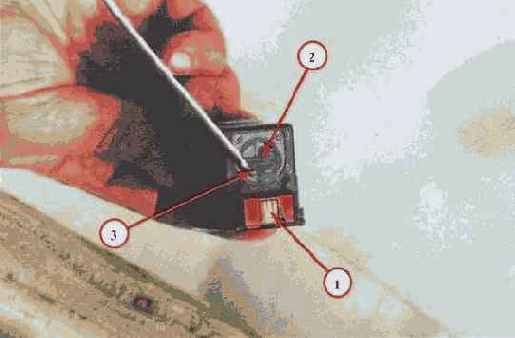

Переворачивают картридж заправочным отверстием вверх и контролируют, подтекают ли чернила через спиралевидный канал. Если чернила подтекают, повторяют прокачку до устранения подтекания. Если после нескольких попыток прокачки чернила продолжают течь через отверстие спиралевидного канала, это отверстие заклеивают скотчем, переворачивают картридж в вертикальное положение крышкой вверх и оставляют на некоторое время (от 6 ч до 1 суток), чтобы в редукционном клапане высохшие остатки чернил растворились и шарик клапана (фото 38.3 и 40.3) не залипал в своем посадочном месте. Затем опять повторяют процесс прокачки до устранения подтекания чернил.
