Заправка картриджей современных принтеров



Восстановление картриджа и заправка его тонером


1. Разбирают картридж на две половины, как это описано В предыдущем разделе. Кладут переднюю половину картриджа перед собой, ручкой картриджа к себе.

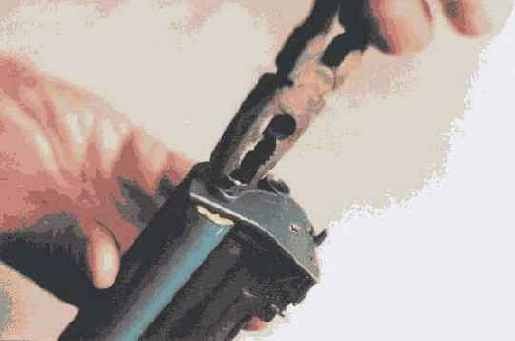

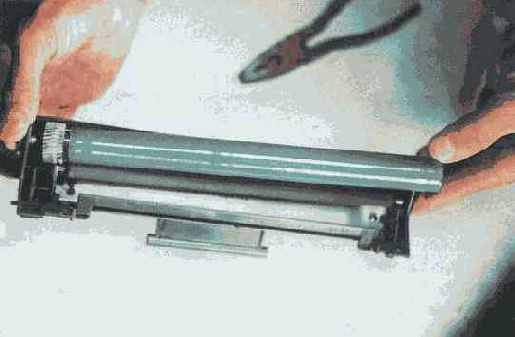

2. Снимают металлический фиксатор крепления СБ (фото 16) плоскогубцами. Приподняв правый край СБ, вращательными движениями вынимают его из левого металлического фиксатора (фото 17).

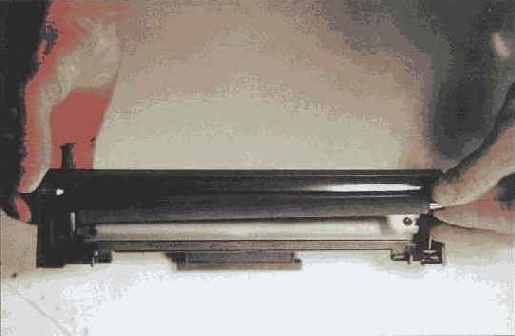

3. Снимают резиновый вал PCR (фото 18). Очищают от остатков тонера СБ и резиновый вал PCR.

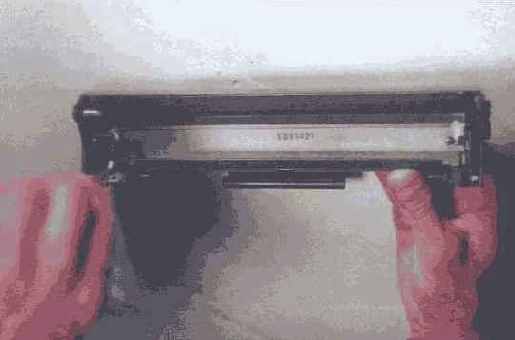

4. Отворачивают два шурупа крепления держателя скребка и снимают его (фото 19). Под скребком откроется бункер отработанного тонера.

5. Приподняв один из краев половинки картриджа, осторожно высыпают отработанный тонер. Бункер очищают от остатков тонера.

6. Пылесосом и тканым материалом очищают скребок и переднюю половину картриджа от остатков тонера.

7. Устанавливают скребок, резиновый вал PCR и СБ на место. Перед установкой СБ следует очистить от спекшегося тонера, как это было описано в предыдущем разделе.

8. Отворачивают шуруп крепления левой крышки половины ТК, где расположен бункер с тонером, и осторожно снимают крышку. Запоминают посадочное положение шестерен.

9. Снимают шестерни, прочищают их с помощью пылесоса и кисточки от остатков тонера.

10. Снимают магнитный барабан, очищают его от прилипшего тонера.

11. Отворачивают два шурупа крепления скребка магнитного барабана, снимают и очищают его от прилипшего мусора.

12. Очищают корпус задней части картриджа от остатков тонера.

13. Собирают картридж в обратной последовательности (скребок, шестерни, магнитный барабан, левая крышка).



14. Бункер заправляют новым тонером и закрывают его пробкой. Надевают крышку и фиксируют ее шурупом.

15. Соединяют обе половины картриджа и фиксируют их соединение железными вставками слева и справа.

16. Операции по заправке и восстановлению ТК можно производить до 5—6 раз, каждый раз контролируя целостность покрытия СБ. Если покрытие на СБ имеет изъяны, дальнейшая эксплуатация ТК недопустима. Исправные элементы этого картриджа можно использовать для замены вышедших из строя элементов других ТК.


Необходимые замечания.

Отработанный тонер нельзя использовать для повторной заправки картриджа.

Очистку СБ от спекшегося тонера следует проводить со всеми возможными предосторожностями, чтобы не повредить светочувствительный слой на нем.

Не следует держать СБ длительное время на ярком свете. Это может привести к его “засветке” и выходу из строя. Между операциями по заправке и восстановлению картриджа часть картриджа с СБ или отдельно барабан следует накрывать темным покрывалом или помещать в темный мешок.

Заправку картриджа следует производить только рекомендованным для этого типа ТК тонером. Опасайтесь подделок. Ошибка в выборе тонера может привести к порче ТК.

Фото 10

Фото 11

Фото 12

Фото 13

Фото 14

Фото 15

Фото 16

Фото 17

Фото 18

Фото 19

Тонер-картридж HP C4129X

Тонер-картридж с кодовым номером С4129Х используется в лазерных принтерах HP LJ 5000 формата A3.

Если в процессе работы принтера на распечатках появляются специфические вертикальные белые полосы, можно сделать вывод, что в ТК заканчивается тонер. Чтобы продлить работу принтера, необходимо удалить картридж из принтера и легкими покачиваниями его вправо-влево равномерно распределить тонер внутри корпуса картриджа. Но все равно тонер рано или поздно окончательно закончится и возникнет проблема замены или заправки картриджа. Новый оригинальный картридж такого типа стоит более 150 у. е. Для тех, кто не может себе позволить такие расходы, предлагается алгоритм заправки ТК тонером, позволяющим сократить расходы на порядок без значительного ухудшения качества выходных документов.

Внешний вид ТК С4129Х показан на фото 20. Для заправки и восстановления ТК нужно иметь следующие приспособления и материалы:

  • тонер в упаковке;


  • крестовая и плоская отвертки;


  • тонкие плоскогубцы и бокорезы;


  • воронка или лист плотной бумаги, из которого можно будет свернуть конус для замены отсутствующей воронки;


  • несколько листов бумаги для обеспечения чистоты и порядка после работы;


  • тканевая салфетка без ворса для аккуратной сухой протирки валов и барабана;


  • жесткая кисточка средних размеров для чистки ребристых деталей и труднодоступных мест.


ТК состоит из двух независимых частей с подвижным подпружиненным соединением. В первой части размещаются ракель, вал заряда, СБ и бункер. Во второй части расположен тонер-вал, набор шестеренок и емкость, в которую будет необходимо засыпать тонер.
