Как починить кнопку


Как починить кнопку


Одной из основных проблем КПК является механическая хрупкость мелких деталей устройства. Интернет-магазины просто делают прибыль на боковинках, стилусах и в особенности кнопках. Сегодня я объясню, как можно самостоятельно починить сломанную кнопку-джойстик на примере HP iPAQ 2210.

Для начала давайте приготовим всё то, что нам понадобиться в работе. Для начала отвёртка. Возьмите отвёртку соответствующего размера, чтобы сохранить шляпку винтиков, не сорвать во время работы. Далее нам нужен будет нож. Возьмите не мачетэ, а небольшой перочинный ножик. Чем меньше, тем удобнее будет работать. Ну конечно нам не обойтись без моментально застывающего клея. Каким вы будете пользоваться, решайте сами. Я брал "Супер-Момент Гель". Ещё нам понадобиться пустой стержень гелевой ручки.

Снимите устройство с докстанции (крэдла) и подключите к блоку питания через переходник. Это важно, т.к. нам придёться снять заднюю крышку, а без питания резервная батарея долго не протянет, вследствие чего можно потерять данные. Теперь давайте снимем заднюю крышку. Для этого открутим отвёрткой два винтика в нижних углах устройства. Теперь вытащите основную батарею и выкрутите четыре маленьких винтика по углам внутренней стенки. Будьте внимательны, т.к. можно легко сорвать шляпки и придётся их высверливать. На устройстве HP iPAQ 2210 ещё нужно снять боковинки и под ними открутить ещё по винтику с каждой стороны. Теперь аккуратно снимем крышку устройства. Обратите внимание на то, что как правило с каждой стороны у КПК по 2-3 крепления. В итоге мы увидим примерно тоже самое, что и на рисунке ниже.

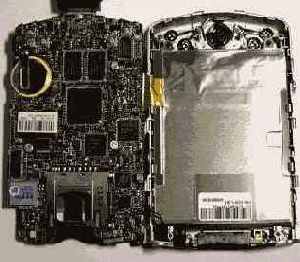

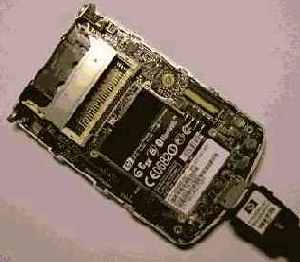

Вид устройства под крышкой.

Теперь нам нужно будет отсоединить переднюю крышку устройства. Теперь проследите за тем, чтобы на схему не попала влага. Работайте сухими руками! Не забывайте, что устройство подключено к питанию. Вода может просто погубить КПК. Открутите два винтика в вехних углах схемы (см. рисунки ниже).

Винтик в левом верхнем углу.

Винтик в правом верхнем углу.

В нижних углах схему держат два крепежа - по одному в каждом углу. Они очень хрупкие, по этому очень аккуратно отгибаем их отвёрткой или пальцем и высвобождаем схему (см. рисунок ниже).

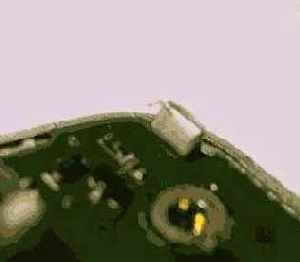

Крепёж в правом нижнем углу.

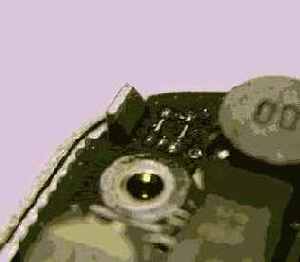

Крепёж в левом нижнем углу.

Теперь мы почти освободили схему. Но не следует её сразу дёргать. В двух местах она ещё держиться. Во-первых, это гнездо для наушников, во-вторых, это шлейф от схемы до экрана нашего КПК. Очень осторожно оттягиваем схему вниз и высвобождаем аудио-выход. Всё, теперь мы можем отогнуть схему. Очень аккуратно, чтобы не повредить шлейф. Теперь мы легко можем снять нашу кнопку с крышки. Что случилось с моей кнопкой, можно посмотреть на рисунке ниже:

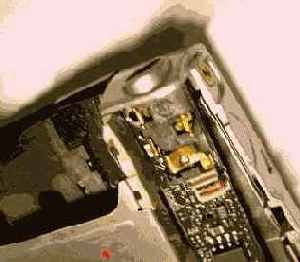

Высвободите аудио-выход.

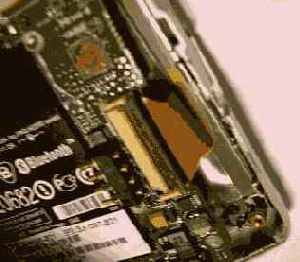

Не повредите шлейф.

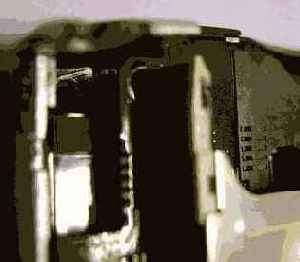

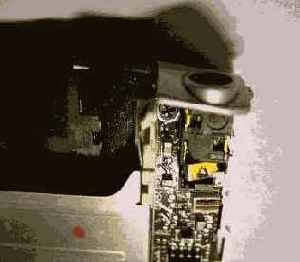

Осторожно отделите схему от крышки, не повредив шлейф.

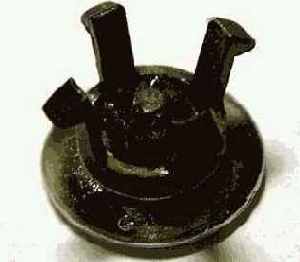

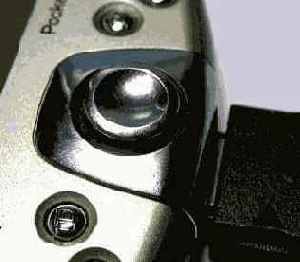

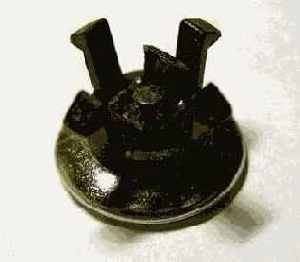

Моя кнопка:)

Переходим ко второй основной части нашей операции. Вот сейчас-то нам и понадобится заранее приготовленный нами стержень от гелевой ручки и нож. Берём наш стрежень и при помощи ножа увеличиваем ширину отверстия верхней части стержня. Главное здесь не переусердствовать, увеличив его до такого размера, что можно палец будет затолкать, и равномерно по стенкам, чтобы толщина их была примерно одинакова. По ходу работы примеряйте наш стержень на прямоугольную кнопку схемы (см. рис. ниже).

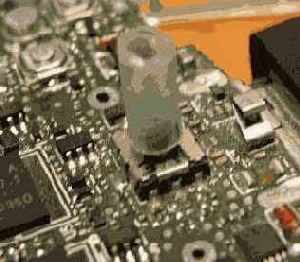

Примеряем стержень на кнопку

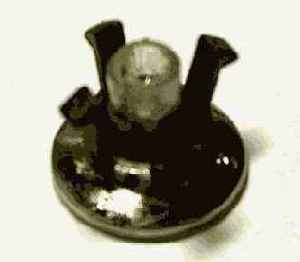

Теперь, если наша заготовка не скользит при наклонах во все направления, мы можем укоротить её до необходимой высоты при помощи ножа. Опять же, не сделайте её слишком короткой или длинной. Расчётная высота заготовки равна 5-7мм. Учтите, что клей, подобный "Супер-Моменту", просто плавит мягкий пластик. Поэтому возмите на пару миллиметров побольше. Теперь зачистите внутреннюю часть кнопки, удалите то, что осталось от предыдушего крепления и нанесите немного клея. После прижмите на некоторое время нашу заготовку. Проследите, чтобы она встала перпендикулярно поверхности стола. Оставьте нашу кнопку сохнуть.

Зачистить поверхность.

Оставим сохнуть

Спустя некоторое время, кнопку можно поместить обратно на верхнюю крышку устройства, и можно будет собирать КПК. Когда будем ставить схему на место, проследите, чтобы крепление джойстика соединилось с прямоугольной кнопкой на схеме. Теперь соберём наше устройство, читая инструкции выше в обратном порядке.
