Введение в цифровую схемотехнику



Функции цифровых устройств


Любое цифровое устройство от самого простейшего до самого сложного всегда действует по одному и тому же принципу (рис. 2.11). Оно принимает входные сигналы, выполняет их обработку, передачу, хранение и выдает выходные сигналы. При этом совсем не обязательно любое изменение входных сигналов приводит к немедленному и однозначному изменению выходных сигналов. Реакция устройства может быть очень сложной, отложенной по времени, неочевидной, но суть от этого не меняется.

В качестве входных сигналов нашего устройства могут выступать сигналы с выходов других цифровых устройств, с тумблеров и клавиш или с датчиков физических величин. Причем в последнем случае, как правило, необходимо преобразование аналоговых сигналов с датчиков в потоки цифровых кодов (рис. 2.12) с помощью аналого-цифровых преобразователей (АЦП). Например, в случае персонального компьютера входными сигналами являются сигналы с клавиатуры, с датчиков перемещения мыши, с микрофона (давление воздуха, то есть звук, преобразуется в аналоговый электрический сигнал, а затем — в цифровые коды), из кабеля локальной сети и т.д.

Включение цифрового устройства

Рис. 2.11.  Включение цифрового устройства

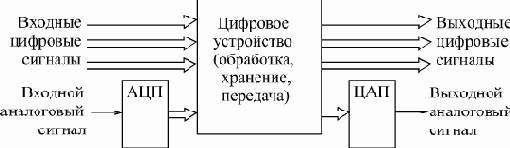

Аналого-цифровое и цифро-аналоговое преобразование

Рис. 2.12.  Аналого-цифровое и цифро-аналоговое преобразование

Выходные сигналы цифрового устройства могут предназначаться для подачи на другие цифровые устройства, для индикации (на экране монитора, на цифровом индикаторе и т.д.), а также для формирования физических величин. Причем в последнем случае необходимо преобразовывать потоки кодов с цифрового устройства в непрерывные (аналоговые) сигналы (рис. 2.12) с помощью цифро-аналоговых преобразователей (ЦАП) и в физические величины. Например, в случае персонального компьютера выходными сигналами будут: сигналы, подаваемые компьютером на принтер; сигналы, идущие на видеомонитор (аналоговые или цифровые); звук, воспроизводимый динамиками компьютера (потоки кодов с компьютера преобразуются в аналоговый электрический сигнал, который затем преобразуется в давление воздуха — звук).

Одно цифровое устройство может состоять из нескольких более простых цифровых устройств. Часто эти составные элементы называют блоками, модулями, узлами, частями. Если объединяются несколько сложных цифровых устройств, то говорят уже о цифровых системах, комплексах, установках. Мы в основном будем использовать термин "устройство", как занимающий промежуточное положение.

Связь между входными и выходными сигналами может быть жесткой, неизменной или гибко изменяемой (программируемой). То есть цифровое устройство может работать по жесткому, раз и навсегда установленному алгоритму или по алгоритму программируемому. Как правило, при этом выполняется один очень простой принцип: а чем больше возможностей для изменения связи входных и выходных сигналов, чем больше возможностей изменения алгоритма работы, тем цифровое устройство будет медленнее. Речь в данном случае, конечно же, идет о предельно достижимом быстродействии.

Иначе говоря, простые устройства с жесткой логикой работы всегда могут быть сконструированы с более высоким быстродействием по сравнению с программируемыми, гибкими устройствами со сложным алгоритмом работы. Жесткая логика также обеспечивает малый объем аппаратуры (малые аппаратурные затраты) для реализации простых функций. Зато программируемые, интеллектуальные устройства обеспечивают более высокую гибкость и меньшую стоимость при необходимости сложной обработки. А для реализации простых функций они часто оказываются избыточно сложными. Так что выбор между двумя этими типами цифровых устройств зависит от конкретной решаемой задачи.

Значительное число задач может быть решено как чисто аппаратным путем (с помощью устройств на жесткой логике), так и программно-аппаратным путем (с помощью программируемых устройств). В таких случаях надо смотреть, какие характеристики устройства являются самыми важными: скорость работы, стоимость, гибкость, простота проектирования и т.д. — и в зависимости от этого выбирать то или иное решение, так или иначе перераспределять функции между программным обеспечением и аппаратурой.

В данной книге основное внимание будет уделено устройствам и узлам с жесткой логикой работы. Однако уяснение принципов их работы и их проектирования может оказать большую помощь и при создании программируемых, интеллектуальных устройств.
