Введение в цифровую схемотехнику




Компараторы кодов


Микросхемы компараторов кодов (английское Comparator) применяются для сравнения двух входных кодов и выдачи на выходы сигналов о результатах этого сравнения (о равенстве или неравенстве кодов). На схемах компараторы кодов обозначаются двумя символами равенства: "= =". Код типа микросхемы компаратора кода в отечественных сериях — СП.

Примером такой микросхемы может служить СП1 — 4-х разрядный компаратор кодов, сравнивающий величины кодов и выдающий информацию о том, какой код больше, или о равенстве кодов (рис. 5.16).

Помимо восьми входов для сравниваемых кодов (два 4-х разрядных кода, обозначаемых А0...А3 и В0...В3), компаратор СП1 имеет три управляющих входа для наращивания разрядности (А>B, A<B, A=B) и три выхода результирующих сигналов (А>B, A<B, A=B). Для удобства на схемах управляющие входы и выходы иногда обозначают просто ">", "<" и "=". Нулевые разряды кодов (А0 и В0) — младшие, третьи разряды (А3 и В3) — старшие.

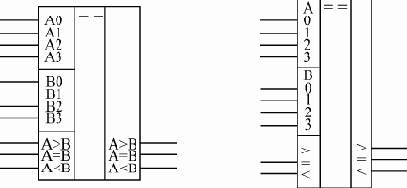

4-х разрядный компаратор кодов СП1 (два варианта обозначения)

Рис. 5.16.  4-х разрядный компаратор кодов СП1 (два варианта обозначения)

Таблица истинности компаратора кодов (табл. 5.4) кажется на первый взгляд довольно сложной, но на самом деле все просто.

Если используется одиночная микросхема, то для ее правильной работы достаточно подать единицу на вход A = B, а состояния входов A<B и A>B не важны, на них можно подать как нуль, так и единицу. Назначение выходов понятно из их названия, а полярность выходных сигналов положительная (активный уровень — единица). Если микросхемы компараторов кодов каскадируются (об­ъе­ди­ня­ют­ся) для увеличения числа разрядов сравниваемых кодов, то надо выходные сигналы микросхемы, обрабатывающей младшие разряды кода, подать на одноименные входы микросхемы, обрабатывающей старшие разряды кода (рис. 5.17).

Таблица 5.4. Таблица истинности компаратора СП1Входы сравниваемых кодовВходы наращивания ВыходыA3,B3A2,B2A1,B1A0,B0A>BA<BA=BA>BA<BA=B
A3>B3XXXXXX100
A3<B3XXXXXX010
A3=B3A2>B2XXXXX100
A3=B3A2<B2XXXXX010
A3=B3A2=B2A1>B1XXXX100
A3=B3A2=B2A1<B1XXXX010
A3=B3A2=B2A1=B1A0>B0XXX100
A3=B3A2=B2A1=B1A0<B0XXX010
A3=B3A2=B2A1=B1A0=B0100100
A3=B3A2=B2A1=B1A0=B0010010
A3=B3A2=B2A1=B1A0=B0XX1001
A3=B3A2=B2A1=B1A0=B0110000
A3=B3A2=B2A1=B1A0=B0000110

В зарубежные стандартные серии входят также и 8-разрядные компараторы, сравнивающие два кода по величине (то есть имеющие выходы "=", ">" и "<"). Примером может служить микросхема SN74AS885.

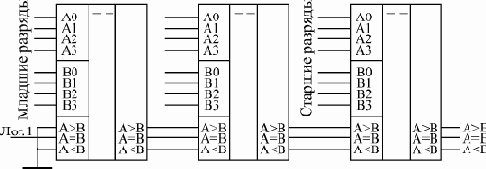

Каскадирование компараторов кодов

Рис. 5.17.  Каскадирование компараторов кодов

Одно из основных применений компараторов кодов состоит в селектировании входных кодов. В этом случае достаточно иметь информацию только о совпадении кодов на входах компаратора, а не о соотношении их величин. Интересующий нас код (эталонный) подается на один вход компаратора, а изменяющийся код (входной) — на другой вход. Используется только выход равенства кодов А = В. Для подобных применений выпускаются и специальные компараторы, определяющие только совпадение кодов. Примерами могут служить 8-разрядные микросхемы SN74ALS520, SN74ALS521, DC102A фирмы Dionics (отечественный аналог — КР559СК1), а также 6-разрядная микросхема DM8136 фирмы National Semiconductors (отечественный аналог — КР559СК2).

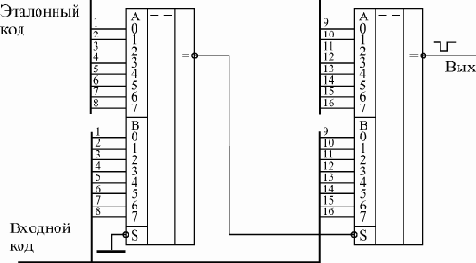

Селектирование 16-разрядных кодов

Рис. 5.18.  Селектирование 16-разрядных кодов

На рис. 5.18 показано применение компараторов SN74ALS521 для селектирования 16-разрядных кодов. Инверсный сигнал с выхода первой микросхемы подается на инверсный вход разрешения второй микросхемы, выходной сигнал которой (отрицательный) говорит о совпадении входного и эталонного 16-разрядных кодов.

Неопределенные состояния на выходах компараторов кодов могут возникать при любом изменении любого из двух входных кодов. Это связано с неодновременным изменением разрядов кодов (рис. 5.19). На всех выходах компаратора СП1 могут появляться короткие паразитные импульсы. Чтобы устранить их влияние на дальнейшую часть схемы, применяется синхронизация и стробирование. Но для этого надо точно знать момент изменения входных кодов, что далеко не всегда возможно.

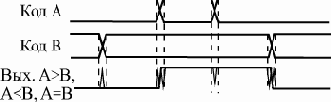

Неопределенные состояния на выходах компаратора при изменении входных кодов

Рис. 5.19.  Неопределенные состояния на выходах компаратора при изменении входных кодов

При применении компараторов надо учитывать также, что при каскадировании задержки микросхем суммируются и объединенный компаратор будет во столько раз медленнее одиночного, сколько микросхем в нем используется. Задержки компараторов кодов по входам разрядов кодов примерно вчетверо больше задержек логических элементов, а по входам расширения — примерно втрое. Так что эти микросхемы довольно медленные по сравнению с другими комбинационными микросхемами. Точные значения задержек надо смотреть в справочниках.

Если нам важен только факт равенства или неравенства входных кодов, то увеличить быстродействие при объединении компараторов можно, если подавать их выходные сигналы на элемент И (рис. 5.20). В этом случае суммарная задержка схемы превысит задержку одного компаратора всего лишь на задержку элемента И. При применении компараторов с инверсным выходом (например, SN74ALS521) надо брать элемент ИЛИ с нужным числом входов.

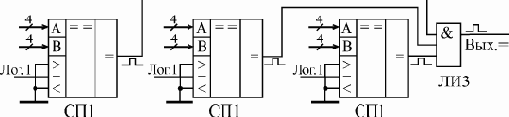

Уменьшение задержки при каскадировании компараторов

Рис. 5.20.  Уменьшение задержки при каскадировании компараторов

При необходимости сравнения кодов не только на совпадение, но еще и по величине, такого простого решения не существует. Однако эта задача встречается гораздо реже.
