Мультиплексоры


Мультиплексоры (английское Multiplexer) предназначены для поочередной передачи на один выход одного из нескольких входных сигналов, то есть для их мультиплексирования. Количество мультиплексируемых входов называется количеством каналов мультиплексора, а количество выходов называется числом разрядов мультиплексора. Например, 2-канальный 4-разрядный мультиплексор имеет 4 выхода, на каждый из которых может передаваться один из двух входных сигналов. А 4-канальный 2-разрядный мультиплексор имеет 2 выхода, на каждый из которых может передаваться один из четырех входных сигналов. Число каналов мультиплексоров, входящих в стандартные серии, составляет от 2 до 16, а число разрядов — от 1 до 4, причем чем больше каналов имеет мультиплексор, тем меньше у него разрядов.

Управление работой мультиплексора (выбор номера канала) осуществляется с помощью входного кода адреса. Например, для 4-канального мультиплексора необходим 2-разрядный управляющий (адресный) код, а для 16-канального — 4-разрядный код. Разряды кода обозначаются 1, 2, 4, 8 или А0, А1, А2, А5. Мультиплексоры бывают с выходом 2С и с выходом 3С. Выходы мультиплексоров бывают прямыми и инверсными. Выход 3С позволяет объединять выходы мультиплексоров с выходами других микросхем, а также получать двунаправленные и мультиплексированные линии. Некоторые микросхемы мультиплексоров имеют вход разрешения/запрета С (другое обозначение — S), который при запрете устанавливает прямой выход в нулевой уровень.

На рис. 5.12 показаны для примера несколько микросхем мультиплексоров из состава стандартных серий. В отечественных сериях мультиплексоры имеют код типа микросхемы КП. На схемах микросхемы мультиплексоров обозначаются буквами MS.

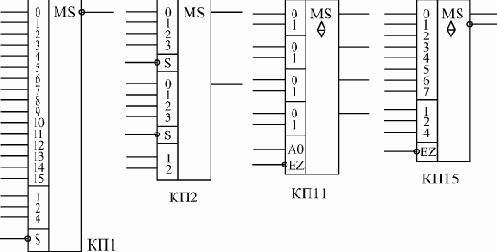

Рис. 5.12.  Примеры микросхем мультиплексоров

Таблица 5.3. Таблица истинности 8-канального мультиплексораВходы Выходы421-EZQ-Q
XXX1ZZ
0000D0-D0
0010D1-D1
0100D2-D2
0110D3-D3
1000D4-D4
1010D5-D5
1100D6-D6
1110D7-D7

В табл. 5.3 в качестве примера приведена таблица истинности одноразрядного 8-канального мультиплексора с выходами 3С (КП15).

В таблице сигналы на входах 0...7 обозначены D0...D7, прямой выход — Q, инверсный выход — –Q, Z — третье состояние выхода. При единице на входе –EZ оба выхода находятся в третьем состоянии. При нуле на входе –EZ выходной сигнал на прямом выходе повторяет состояние входного сигнала, номер которого задается входным кодом на входах 1, 2, 4. Сигнал на инверсном выходе противоположен по полярности сигналу на прямом выходе.

На рис. 5.13 приведена временная диаграмма работы 4-канального мультиплексора. В зависимости от входного кода на выход передается один из четырех входных сигналов. При запрещении работы на выходе устанавливается нулевой сигнал вне зависимости от входных сигналов.

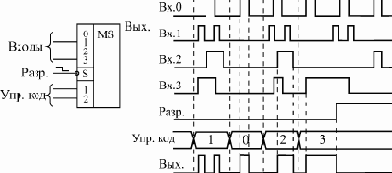

Рис. 5.13.  Временная диаграмма работы 4-канального мультиплексора с разрешением

Микросхемы мультиплексоров можно объединять для увеличения количества каналов. Например, два 8-канальных мультиплексора легко объединяются в 16-канальный с помощью инвертора на входах разрешения и элемента 2И-НЕ для смешивания выходных сигналов (рис. 5.14). Старший разряд кода будет при этом выбирать один из двух мультиплексоров. Точно так же из двух 16-канальных мультиплексоров можно сделать 32-канальный. Если нужно большее число каналов, то необходимо вместо инвертора включать дешифратор, на который подаются старшие разряды кода. Выходные сигналы дешифратора будут выбирать один из мультиплексоров.

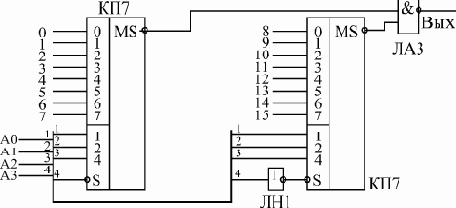

Рис. 5.14.  Объединение мультиплексоров для увеличения количества каналов

Состояния неопределенности, сопровождающиеся короткими паразитными импульсами, могут возникать на выходе мультиплексоров при почти одновременном изменении входных сигналов. Здесь возможны две ситуации. Во-первых, управляющий код может переключаться сразу после изменения передаваемого в данный момент на выход входного сигнала или сразу перед изменением входного сигнала, который будет передавать на выход следующий код. Во-вторых, сигналы (разряды) управляющего кода могут переключаться не одновременно, что приведет к кратковременной передаче на выход входного сигнала, не соответствующего ни одному из значений кода. В любом случае, в момент переключения каналов сигнал на выходе мультиплексора не определен (рис. 5.15).

Чтобы избежать состояния неопределенности, лучше всего задавать состояние управляющего кода еще до начала работы схемы (до прихода входных сигналов) и в дальнейшем его не менять. Если же это невозможно, то необходима синхронизация, стробирование выходного сигнала, то есть его разрешение только тогда, когда все переходные процессы, связанные с изменением кода, уже закончились. Правда, обычно применять стробирование довольно непросто, так как мультиплексор, как правило, должен без изменений передавать любой входной сигнал.

Задержки выходного сигнала мультиплексора по входам управляющего (адресного) кода примерно в два раза превышают задержки логических элементов, а по информационным входам — примерно в полтора раза. Точные величины задержек надо смотреть в справочниках.


Рис. 5.15.  Неопределенные состояния на выходе мультиплексора
