Введение в цифровую схемотехнику



Основные схемы включения триггеров


Говоря об областях применения триггеров, мы будем рассматривать исключительно D-триггеры, так как в большинстве случаев RS- и JK-триггеры могут быть заменены D-триггерами без ухудшения каких бы то ни было параметров схемы. Примеры такой замены показаны на рис. 7.5.

RS-триггер получается из D-триггера, если в D-триггере не использовать входы C и D, например, соединить их с общим проводом (а).

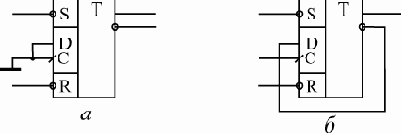

Рис. 7.5.  Включение D-триггера для замены RS-триггера (а) и JK-триггера в счетном режиме (б)

Сложнее обстоит дело с заменой JK-триггера, в котором предусмотрено больше возможностей, чем в D-триггере. Однако обычно два информационных входа JK-триггера не так уж и нужны. А что касается счетного режима, в котором, пожалуй, наиболее часто работают JK-триггеры, то он легко реализуется на D-триггере в результате объединения информационного входа D с инверсным выходом (б). При этом по каждому положительному фронту сигнала С триггер будет менять свое состояние на противоположное: нуль на прямом выходе будет сменяться единицей и наоборот. То есть частота входного сигнала триггера будет меньше частоты входного тактового сигнала С в два раза.

Отметим также, что для реализации счетного режима чаще всего используются не триггеры, а счетчики, которые будут рассмотрены в следующей лекции.

Особенности триггеров обусловливают наиболее широкий диапазон схем их включения для решения самых разных задач.

Например, с помощью триггера (любого типа) очень просто и эффективно решается задача устранения влияния дребезга контактов механических переключателей (рис. 7.6). Правда в данном случае необходим тумблер (или кнопка) с тремя выводами, один из которых попеременно подключается к двум другим. При этом первый отрицательный импульс на входе –R перебрасывает триггер в состояние нуля, а первый отрицательный импульс на входе –S — в состояние единицы. Последующие же импульсы на обоих этих входах, вызванные дребезгом контактов, уже никак не влияют на триггер. Нижнее (по рисунку) положение выключателя соответствует нулю на выходе триггера, а верхнее — единице.


Рис. 7.6.  Подавление дребезга контактов выключателя с помощью триггера

Основное применение триггеры находят в тех случаях, когда надо сформировать сигнал, длительность которого соответствует длительности какой-то выполняемой операции, какого-то продолжительного процесса в схеме. Выходной сигнал триггера при этом может разрешать этот самый процесс, а может информировать остальные узлы устройства о том, что процесс идет (или, как говорят, служить флагом процесса). Например, в схеме на рис. 7.7 в начале процесса (операции) по сигналу "Старт" триггер перебрасывается в единицу, а в конце процесса (операции) по сигналу "Стоп" — обратно в нуль.


Рис. 7.7.  Использование триггера в качестве флага процесса

Для сигналов "Старт" и "Стоп" можно, конечно, использовать входы триггера -R и -S. Однако более правильным и универсальным решением будет выбор пары входов С и -R или С и -S, что предотвратит неоднозначность поведения триггера при одновременном приходе сигналов "Старт" и "Стоп". Если используются входы С и -R, то на вход D надо подать единицу, а если применяются входы С и -S, то на вход D надо подать нуль. Такое решение удобно еще и тем, что в качестве одного из сигналов "Старт" и "Стоп" может выступать не уровень, а фронт. Именно этот фронт (в нужной полярности) и надо подать в этом случае на тактовый вход триггера С.

Вторая важнейшая область применения триггеров — синхронизация сигналов.

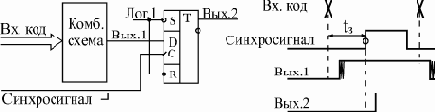

Например, триггер позволяет наиболее просто избавиться от паразитных коротких импульсов на выходах комбинационных схем, возникающих при почти одновременном изменении нескольких входных сигналов (рис. 7.8). Для синхронизации в данном случае необходимо иметь синхросигнал (синхропереход), сопровождающий входные информационные сигналы (входной код) и задержанный относительно момента изменения этих сигналов на время tз, большее задержки комбинационной схемы. При подаче этого синхроимпульса на вход С триггера, а выходного сигнала комбинационной микросхемы (Вых. 1) на вход D триггера на выходе триггера получаем сигнал (Вых. 2), полностью свободный от паразитных импульсов.


Рис. 7.8.  Синхронизация с помощью триггера

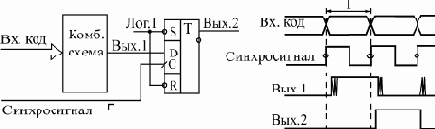

Более того, в случае, когда входной код комбинационной схемы изменяется регулярно, периодически, фронт синхросигнала может даже совпадать с моментом изменения входного кода (рис. 7.9).


Рис. 7.9.  Синхронизация с помощью триггера при периодическом изменении входного кода
