Регистры, срабатывающие по уровню


Параллельные регистры, срабатывающие по уровню стробирующего сигнала (или, как их еще называют, регистры-защелки, английское "Latch"), можно рассматривать как некий гибрид между буфером и регистром. Когда сигнал на стробирующем входе - единичный, такой регистр пропускает через себя входные информационные сигналы, а когда стробирующий сигнал становится равен нулю, регистр переходит в режим хранения последнего из пропущенных значений входных сигналов.

Применение таких регистров сильно ограничено, хотя иногда они довольно удобны. В некоторых схемах они могут успешно заменять регистры, срабатывающие по фронту, а в других схемах их применение вместо регистров, срабатывающих по фронту, недопустимо.

В стандартных сериях регистры, срабатывающие по уровню, представлены гораздо меньше, чем регистры, срабатывающие по фронту. На рис. 8.10 показаны в качестве примеров две микросхемы 4-разрядного регистра ТМ7 и 8-разрядного регистра ИР22. Стробирующие входы С нередко на схемах обозначают E (от английского "Enable" - "разрешение"), для того чтобы не путать их с тактовыми входами D-триггеров.

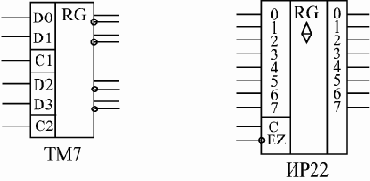

Рис. 8.10.  Регистры, срабатывающие по уровню

Микросхему ТМ7 (и близкую к ней ТМ5) часто называют набором триггеров, но ее можно рассматривать и как регистр. Микросхема состоит из четырех триггеров, стробирующие входы которых С соединены попарно, то есть можно говорить о двух двухразрядных регистрах-защелках. Входы С1 и С2 микросхемы управляют каждый двумя разрядами данных. Все триггеры имеют как прямые, так и инверсные выходы, что иногда очень удобно. Таблица истинности микросхемы ТМ7 приведена в табл. 8.3.

При единице на входе С выходные сигналы повторяют входные, то есть регистр работает как обычный буфер с прямыми и инверсными выходами. При нуле на входе С на выходе регистра постоянно хранится та входная информация, которая была в момент прихода отрицательного фронта сигнала С. Однако говорить, что регистр ТМ7 срабатывает по отрицательному фронту сигнала С, неверно, так как информация на выходе меняется не только по этому фронту, но и в момент изменения входных сигналов при С = 1.

Таблица 8.3. Таблица истинности регистра ТМ7Входы ВыходыD CQ -Q
0101
1110
00Не меняется
10Не меняется
<
p> Регистр ИР22 отличается от ТМ7 тем, что имеет выходы с тремя состояниями (и соответственно, вход разрешения всех выходов –EZ) и тем, что всеми восемью разрядами управляет один стробирующий сигнал С. Суть работы от этого не изменяется. При единице на входе С регистр работает как буфер-повторитель, а при нуле на входе С - хранит ту информацию, которая была на входе в момент отрицательного фронта сигнала С. Выходы у регистра ИР22 - только прямые. Как и все регистры с тремя состояниями выхода, ИР22 имеет повышенную нагрузочную способность. В табл. 8.4 приведена таблица истинности регистра ИР22.

Таблица 8.4. Таблица истинности регистра ИР22Входы Выход-EZ CD Q
0111
0100
00XНе меняется
1XXZ
Величины задержек триггеров, срабатывающих по уровню, в 1,5–2 раза превышают задержки D-триггеров. Для правильной работы микросхем положительный импульс на входе С не должен быть слишком коротким, а задержка между изменением информации на входе D и отрицательным фронтом сигнала С не должна быть слишком малой. Информация на входе D не должна слишком быстро сниматься после отрицательного фронта сигнала С.

Основное применение регистра, срабатывающего по уровню стробирующего сигнала, состоит в запоминании на какое-то заданное время входного кода, причем в остальное время выходной код регистра должен повторять входной ( рис. 8.11). Стробирующий сигнал С в этом случае должен быть отрицательным на все время запоминания, и запоминаться будет входной код регистра в момент отрицательного (переднего) фронта сигнала С. Подобная функция бывает, например, необходима при построении устройств сопряжения для компьютеров. Регистр, по сути, продлевает во времени необходимое значение входного кода, в остальное время работая как повторитель.

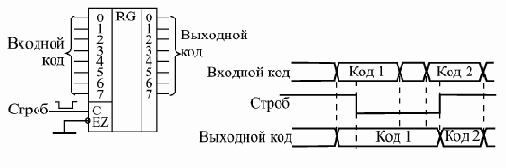

Рис. 8.11.  Продление длительности входного кода с помощью регистра-защелки

В ряде случаев регистры данного типа могут успешно заменять регистры, срабатывающие по фронту. Например, такая замена возможна в случае необходимости запоминания входного кода по сигналу С до момента прихода следующего сигнала С (рис. 8.12).

Сигнал С в данном случае должен быть коротким положительным импульсом, причем он обязательно должен быть "вложен" в запоминаемый входной код, то есть начинаться после начала (момента установления) кода, а заканчиваться до конца (момента снятия) кода (это так называемый вложенный цикл). По переднему фронту сигнала С регистр перейдет в режим пропускания входного кода, а по заднему - в режим его хранения. Поэтому записываемый код на выходе регистра появится по положительному фронту сигнала С, то есть точно так же, как и в случае регистра, срабатывающего по фронту.

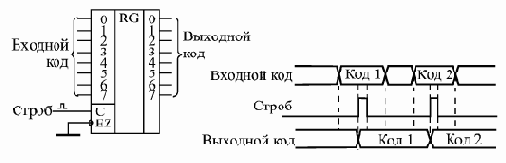

Рис. 8.12.  Использование регистра-защелки для замены регистра, срабатывающего по фронту

Однако подобная замена регистра, срабатывающего по фронту, на регистр, срабатывающий по уровню, возможна далеко не всегда. Некоторые схемы в принципе не могут работать с регистром-защелкой даже при очень коротком сигнале на входе С. Примером может служить уже упоминавшаяся схема накапливающего сумматора, которая работает исключительно с регистром, срабатывающим по фронту. Ведь при единичном сигнале на входе С регистр-защелка тут же перейдет в состояние пропускания входного кода, и в результате замкнется лавинообразная обратная связь: код с выхода регистра будет складываться со входным кодом бесконечное число раз (рис. 8.13). Конечно, при коротком импульсе на входе С этот неуправляемый процесс быстро прекратится, но что за информация в результате останется в регистре после окончания сигнала С, предсказать невозможно.

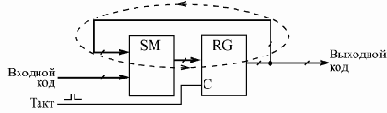

Рис. 8.13.  Лавинообразная обратная связь в накапливающем сумматоре с регистром-защелкой

И таких схем, принципиально не допускающих применения регистра-защелки, довольно много. Именно поэтому использование их сильно ограничено, а выбор микросхем в стандартных сериях невелик.
