Электрический способ борьбы с крысами и мышами


Многие, у кого имеется погреб или подвал с хранящимися зимой продуктами, с огорчением вспоминают ущерб, причиняемый грызунами. Не съедят, так покусают и испортят. Кроме того, они являются разносчиками инфекционных болезней.

Крысы отличаются умом, и их довольно сложно поймать. Химический способ борьбы (с помощью ядов) дорогостоящ. Предлагаемое устройство является экологически чистым, отличается простотой и не потребует больших затрат, при этом обеспечивая надежное уничтожение грызунов.

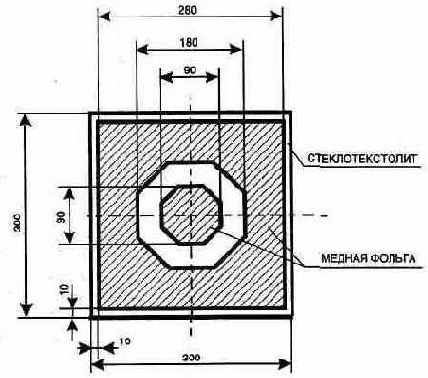

Рис. 4.1. Конструкция ловушки

Принцип работы приспособления аналогичен электрическому стулу, при меняемому в США для казни преступников, но в миниатюрном исполнении. К контактным токопроводящим площадкам, рис 41, подводится напряжение не менее 380 В (например можно подключить две фазы от трехфазного напряжения). Если использовать одну фазу и общий провод (220 В), то устройство будет не всегда убивать — враг пискнет и убежит. Когда трехфазное напряжение не подведено и его сложно найти поблизости, можно воспользоваться повышающим трансформатором с соответствующим напряжением во вторичной обмотке (или автотрансформатором). Обычный трансформатор для увеличения выходного напряжения можно включить в режиме, повышающем напряжение автотрансформатора. Но в этом случае устройство будет потреблять электроэнергию в ждущем режиме (ток холостого хода трансформатора), что нежелательно.

Само приспособление удобно выполнять из листа стеклотекстолита, сняв при помощи резака и ножа лишние участки фольги и подпаяв соединительные провода. Аналогичную конструкцию можно сделать и из медной фольги, закрепив ее на диэлектрическом (не впитывающем влагу) основании. При этом должен быть исключен случайный контакт токопроводящих поверхностей ловушки с землей (жесткое крепление на месте установки).

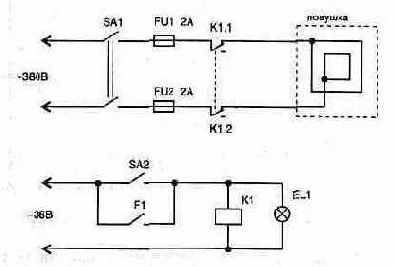

Рис. 4.2. Схема подключения

Для того чтобы привлечь внимание крысы и заманить ее, в центр устройства кладем приманку, например кусочек мяса, и подключаем напряжение. После этого раз в день проверяем ловушку и выкидываем убитых грызунов. Но не следует забывать, что применяемое напряжение представляет опасность для жизни не только грызунов, особенно в условиях подвала, и в целях электробезо пасности желательно установить реле К1 (рис. 4.2) на соответствующее рабочее напряжение, которое будет отключать питание ловушки при включении света в подвале или открывании двери (при установке концевого выключателя F1 на входной двери). Общий выключатель SA1 должен обязательно отключать оба провода.

Устройство не может вызвать пожара, и практика его применения показала высокую эффективность.
