Схемотехника узлов на МОП микросхемах



Прерыватель тока


Иногда в конструкциях (от игрушек до сигнализации) требуется прерывистая работа индикаторов, сирены или аварийной мигалки. Это необходимо, чтобы обеспечить экономичность работы, т. к. значительно снижает потребляемую энергию, что особенно важно, если источником питания является батарея или аккумулятор, например в автомобиле.

Обычно такие устройства, для получения малых габаритов, выполняют на КМОП микросхеме (генератор импульсов) и Транзисторе (усилитель тока). Схема получится проще, если собрать генератор на электронных переключателях К561КТЗ, рис. 4.6. Они так же, как и все микросхемы КМОП серии, работают в режиме микротоков, но могут коммутировать ток до 200 мА, а большое входное сопротивление управляющих входов позволяет не использовать электролитические конденсаторы, что повышает надежность устройства. Если требуется включать нагрузку с большим потребляемым током, вместо светодиодов устанавливается реле К1, рис. 4.7.

На элементах микросхемы D1.1 и D1.2 собран генератор импульсов с периодом 3 с (длительность около 1 с), a D1.3, D1.4 используются как коммутаторы тока через светодиоды. Электронные ключи замыкаются при появлении на управляющем входе лог. "1". Период и длительность импульсов можно легко установить любую с помощью резисторов R1, R2 (или С1) соответственно.

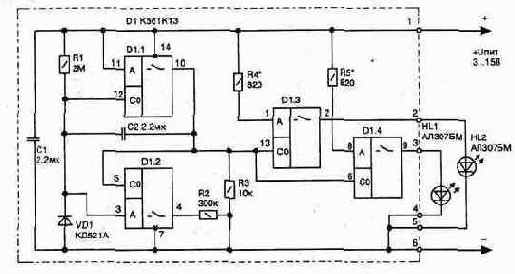

Pис. 4.6. Электрическая схема прерывателя


Рис. 4.7. Подключение реле для коммутации мощной нагрузки

Схема может работать от источника питания с напряжением от 3 до 15 В. При этом яркость свечения светодиодов зависит от номиналов резисторов R4 и R5. Светодиоды и резисторы подойдут любого типа. Конденсаторы применены типа К10-17. Если использовать реле, то вместо соответствующего резистора на входе ключа ставится перемычка, а напряжение питания схемы должно соответ ствовать рабочему для реле, но не более 15В, так как для микросхемы это напряжение является максимально допустимым.

Топология односторонней печатной платы и расположение на ней элементов приведены на рис. 4.8 (извилистой тонкой линией показана необходимая объемная перемычка).

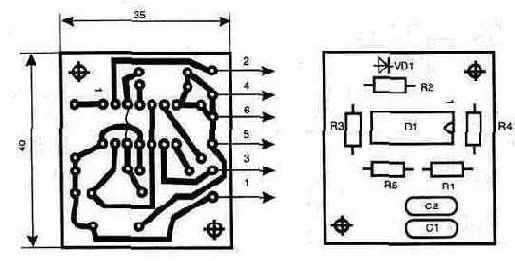

Pис. 4.8. Топология печатной платы и расположение элементов
