Схема устройства плавного включения лампы накаливания

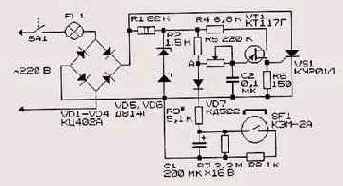

Рисунок 12.6. Схема устройства плавного включения лампы накаливания


Для защиты осветительной лампы накаливания предназначено устройство, схема которого приведена на Рисунок 12.6 [12.7]. Оно обеспечивает плавную регулировку максимальной мощности лампы. При включении лампы переключателем SA1 геркон, закрепленный на язычке переключателя, включает зарядную цепочку, состоящую из накопительного конденсатора С1 и резистора R3. В процессе заряда конденсатора частота работы генератора импульсов на однопереходном транзисторе VT1 будет повышаться. На нить накала лампы будут поступать нарастающие по амплитуде
1 честоте импульсы питания, а яркость лампы будет плавно орастать.
Максимальную яркость лампы можно устанавливать резитором R5. С лампами повышенной мощности (более 75... 100 Вт) иристор следует установить на теплоотвод, а в выпрямителе исользовать более мощные диоды.
В два этапа позволяет подать напряжение на лампу накали-ания EL1 устройство по схеме на Рисунок 12.7 [12.8]. При включении стройства в первые секунды ток протекает через гасящее сопро-лвление R1 и нить лампы накаливания. Одновременно через ыпрямитель с бестрансформаторным питанием заряжается кон-енсатор С2. Параллельно этому конденсатору подключена об-отка реле. Через некоторое время (0,2...0,3 сек), определяемое эоизведением сопротивления обмотки реле на величину емко-ги конденсатора С2, реле сработает. Его контакты закоротят юящее сопротивление R1, предварительно разогретая нить наша лампы окажется полностью подключенной к сети.
