Схема оптоэлектронного преобразователя с сетевым питанием

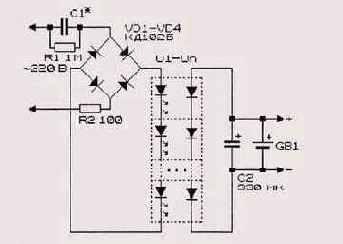

Рисунок 15.7. Схема оптоэлектронного преобразователя с сетевым питанием


Преобразователь может быть использован для питания электронно-механических или электронно-кварцевых часов, быть дублером их штатного источника питания — батареи или аккумулятора, а также использоваться для их подзарядки. Четырехэле-ментный оптронный преобразователь напряжения на аналогах оптронов (парах АЛ107Б-ФД256) способен обеспечить выходное напряжение порядка 0,5 В при токе нагрузки до 0,4...0,5 мА. Для этого емкость конденсатора С1, рассчитанного на напряжение не ниже 400 В, должна быть не менее 0,75... 1,0 мкФ.
Аналогом первичной обмотки трансформатора является цепочка последовательно включенных светодиодов оптронных пар. В качестве аналога вторичной (выходной) обмотки трансформатора выступает цепочка последовательно включенных фотодиодов. Они работают в режиме генерации фото-ЭДС. Стоит отметить, что КПД устройства невелик, поскольку КПД оптронной пары редко достигает 1%. Повысить выходное напряжение преобразователя можно за счет наращивания числа оптронных пар в цепочке. Увеличить выходной ток устройства можно за счет параллельного включения нескольких цепочек оптронов.
Фотодиоды подключены параллельно накопительному коненсатору С2. На первый взгляд может показаться, что конденса-ор разрядится на эти фотодиоды, поскольку они подключены в онденсатору в «прямом» направлении. Однако это не так: для ого чтобы через фотодиоды протекал заметный ток, необходимо, тобы падение напряжения на его полупроводниковом переходе оставляло доли вольта. Легко заметить, что для цепочки из ескольких последовательно включенных диодов для этого необ-одимо напряжение, также в несколько раз большее, т.е. уже не-колько вольт.
Взамен диодных оптронов могут быть использованы дис-ретные элементы: обычные светодиоды и фотодиоды.
Дополнив устройство, питаемое от батареи, например при-мник «Селга», разъемом для соединения с сетевым ЗУ и пере-лючателем SA1 «Радиоприем — Заряд», аккумулятор 7Д~0,125Д южно подзаряжать, не извлекая из корпуса приемника [15.7].
Сетевое ЗУ промышленного производства было доработа-о Н. Ващенко (Рисунок 15.8) с использованием резисторов R1, R2 и ,иода VD1.
